設備技術規格書

設備名稱：電池?zé)釠_擊（熱濫用）試驗箱

設備型號：MY-DC-RLY

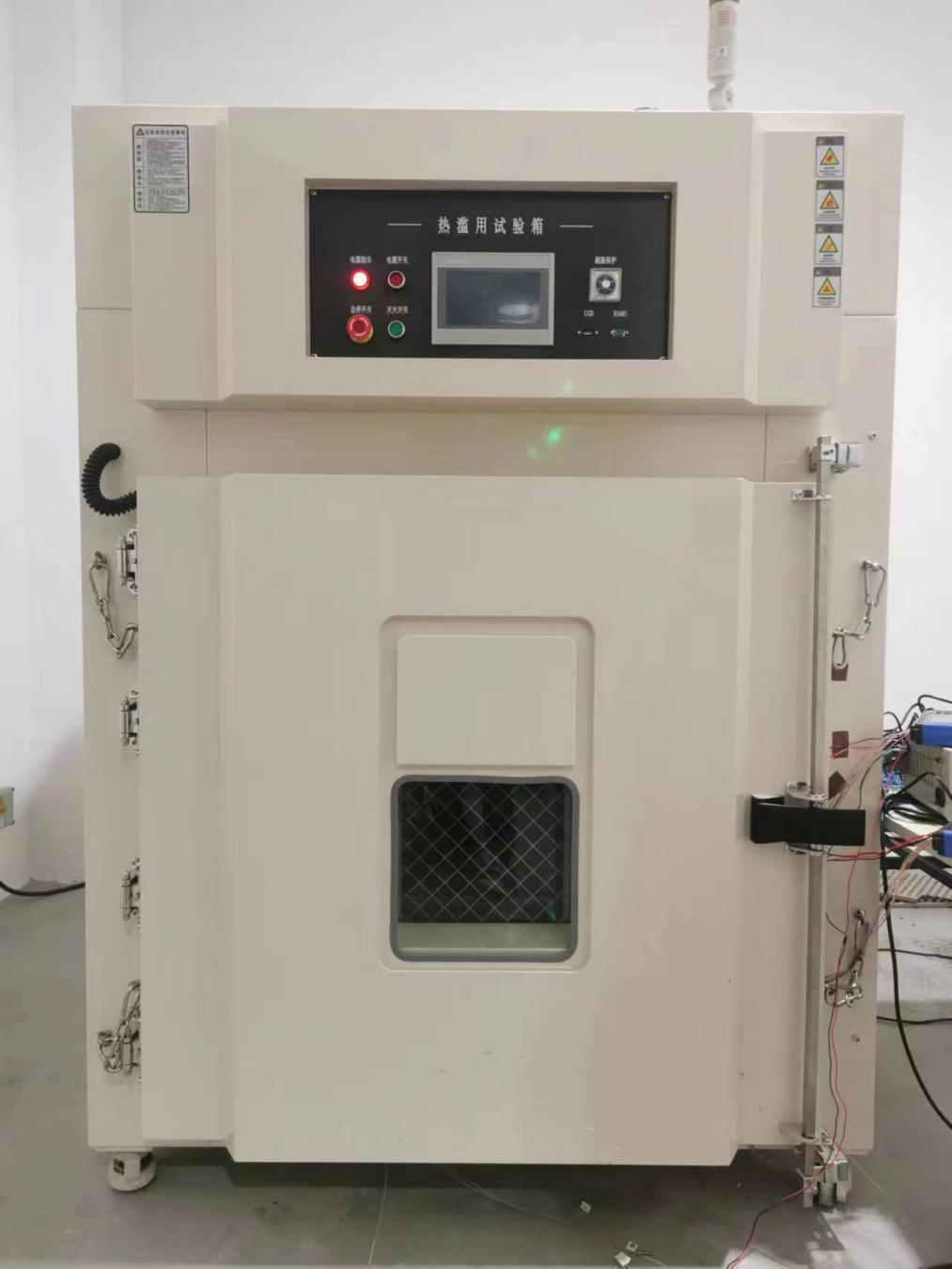

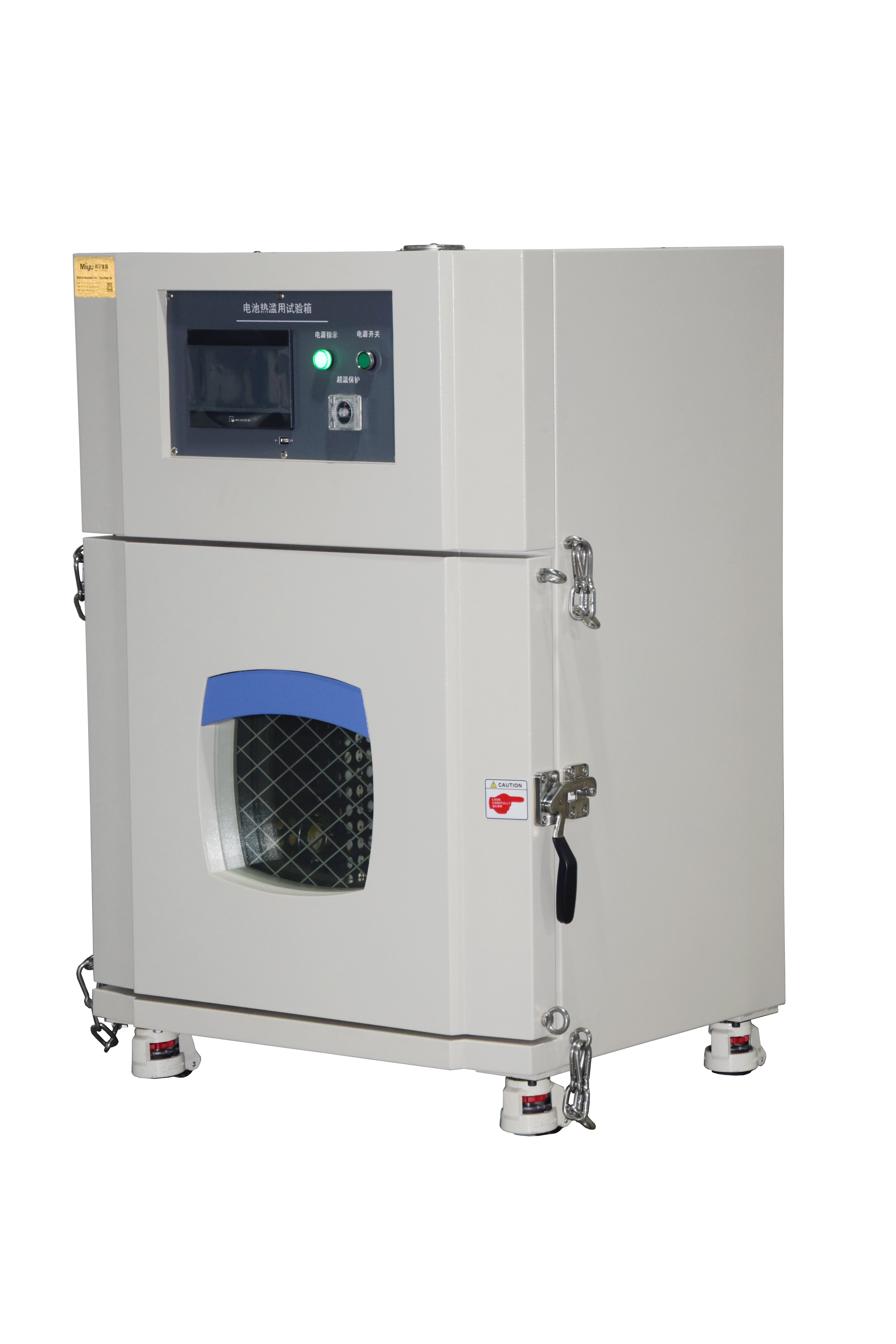

（圖片僅供參考，請以實物為準）

一、產品概述

電池?zé)釠_擊試驗機是模擬電池放置在自然對流或強制通風的高溫箱中，以一定的升溫速率升溫至設定測試溫度并保持一定時間，采用熱風循環系統，可保證工作溫度分布均勻。

二、試驗標準

將電池按照規定的試驗方法充滿電后，將電池放置試驗箱中，試驗箱（5℃±2℃/min的溫升速率進行升溫，當箱內溫度達到130℃±2℃后恒溫，并持續30min。測試結果：電池應不起火、不爆炸。

三、設備參數：

箱體結構

1、內箱尺寸：500(寬)×500(高)×500(深)mm；

2、外尺寸約：850(寬)×850(高)×1850(深)mm,以實物為準；

3、控制器位于機臺右方，單門由右至左開啟，門觀察窗300*300mm；

4、內材質為：304不銹鋼板,厚1.5mm；

5、外材質為：冷軋鋼板,厚1.5mm.粉體烤漆處理（暖灰色）；

6、內箱底部；配大理石板一塊；

7、通電測試孔：機臺左側或右側開直徑50mm一個；

8、保溫材質為：耐高溫巖棉，保溫效果好；

9、密封材質為:耐高溫發泡硅膠條；

10、機臺安裝活動剎車腳輪.

溫控系統

1、溫控儀表，可自動演算，PV/SV同時顯示，觸屏設定；

2、定時功能設定：1-99.59小時，溫控儀表自帶，溫到計時，時間到停止加熱，同時報警提示；

3、感溫線（K）型；

4、輸出為3-32V；

5、電流控制器為：固態SSR繼電器；

6、加熱元件為:耐高溫蜂窩式電阻加熱器；

7、溫度范圍：常溫+20～150℃溫度可調,常用130度以下；

8、控制精度±2℃；

9、顯示精度0.5℃；

10、升溫速率：5℃   (空載測試)

11、箱內溫度分布均勻度±2.0℃%.(空載測試)

送風系統

1、強制送風循環，內箱左面出風，右面吸風；

2、馬達為耐溫專用型，馬達功率750W/220V；

3、風輪為多翼式渦輪型7.5寸；

4、進風口于機臺右側、排風口于機臺左側.

電源裝置

1、電壓AC 220V　單相 50HZ

2、電流 20A

3、功率 4.0KW

安全保護系統

1、超溫保護系統：當溫度失控時，超過超溫保護設定溫度時，自動停止加熱供電，從而保護你的產品及機器的安全；

2、電路保護系統：接地保護、快速保險；

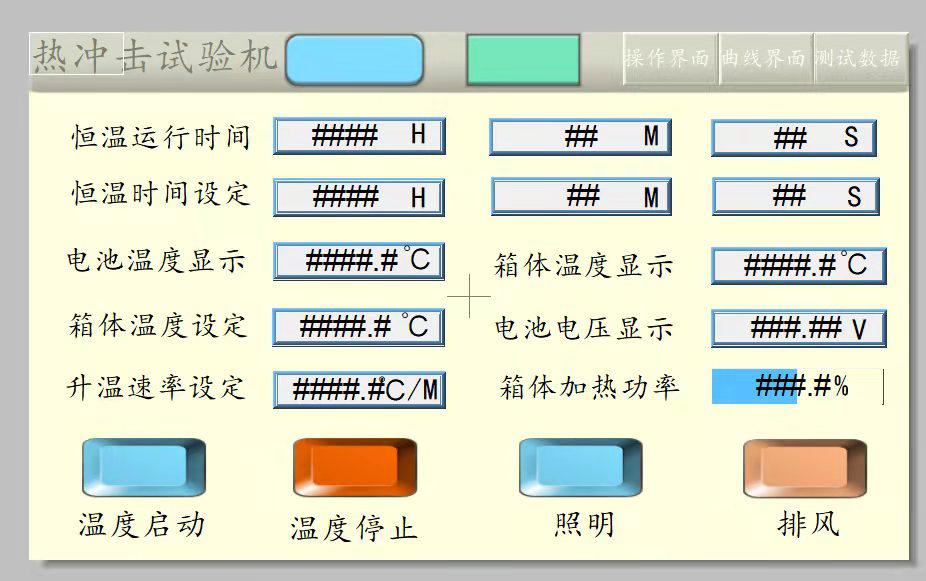

四、操作介面

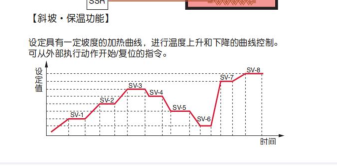

曲線介面

六、主要配件
