電池擠壓針刺一體機

電池擠壓針刺試驗機適用于模擬各類金屬鋰電池與鋰電池、含堿性或非酸性電解質的二次電芯或電池，在使用、運輸、存儲、廢物處理時遭受擠壓和穿刺的情形。

產品編號： MY-DC-ZCJY

上架時間： 2024/04/18

在線咨詢
產品詳情介紹

設備技術規格書

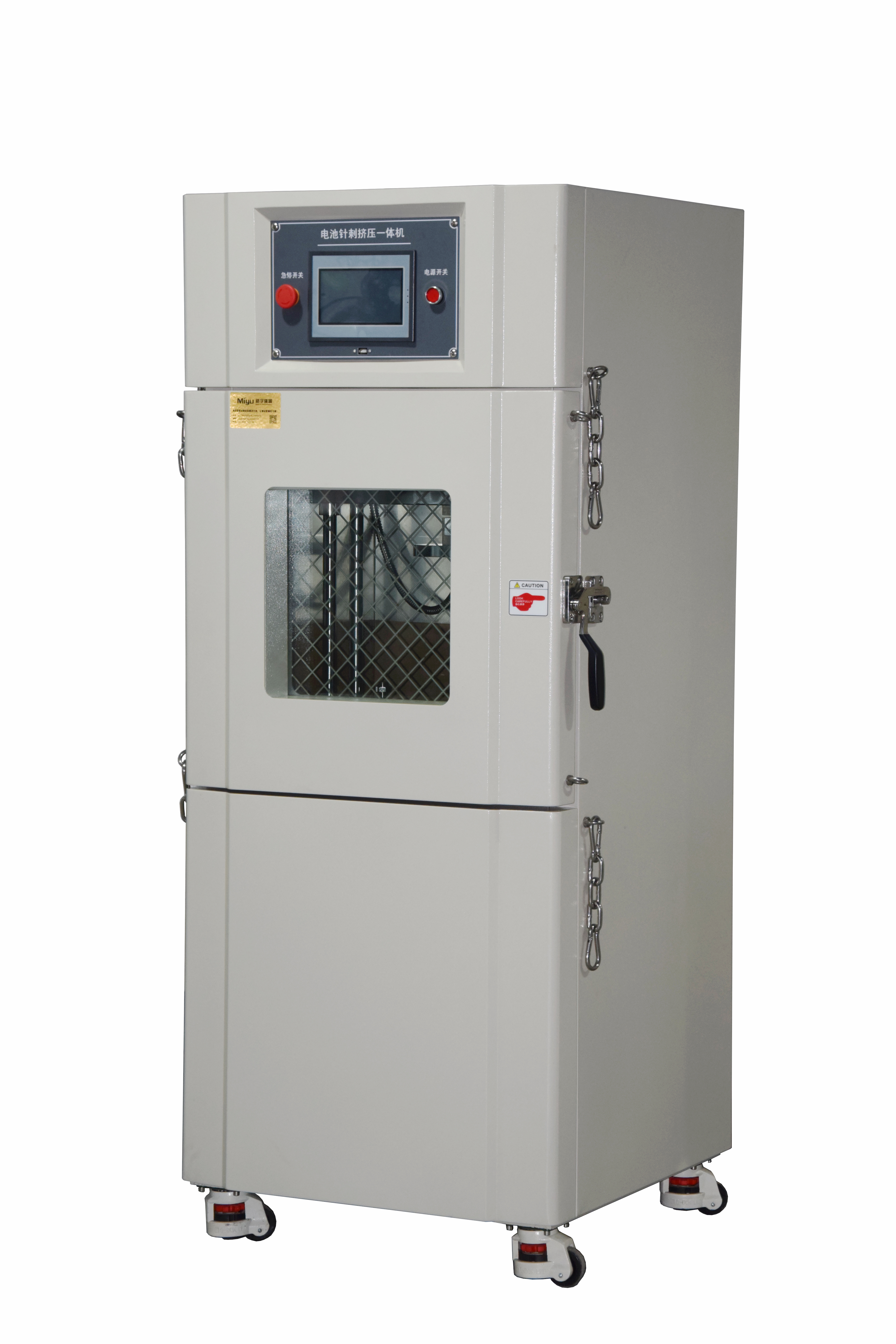

設備名稱：電池擠壓針刺一體機

設備型號：MY-DC-ZCJY

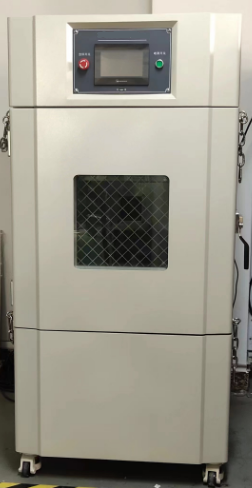

（圖片僅供參考，請以實物為準）

一、設備用途

電池擠壓針刺試驗機適用于模擬各類金屬鋰電池與鋰電池、含堿性或非酸性電解質的二次電芯或電池，在使用、運輸、存儲、廢物處理時遭受擠壓和穿刺的情形。

二、適用類型

適用于棱柱形、袋裝、紐扣、圓柱電池、單體電池

三、適用標準

GB31241-2022   IEC62133-2012  UN38.3  UL1642-2005



四、試驗規則

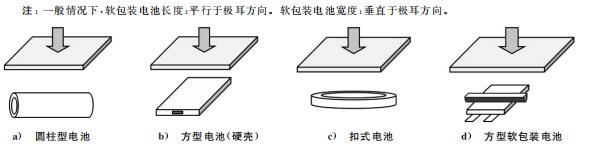

1.對于圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行；

2.對于方形和軟包電池，只對電池的寬面進行擠壓；

3.對于硬幣式或紐扣式電池，采用電池上下兩平面與平板平行方式進行擠壓；

4、針刺試驗應該在20℃±5℃的環境下進行，將電池平放于夾具上，用直徑φ3-φ8mm的無蝕鋼針以10mm/s-40mm/s的速度穿插電池表面中心位置；

5、一個電池僅進行一次擠壓，電池以不爆炸不起火為合格；

徑φ3-φ8mm的無蝕鋼針以10mm/s-40mm/s的速度穿插電池表面中心位置；



五、試驗方法

兩平板間施加 13.0 kN+0.78 kN的擠壓力,擠壓電池的速度為0.1 mm/s

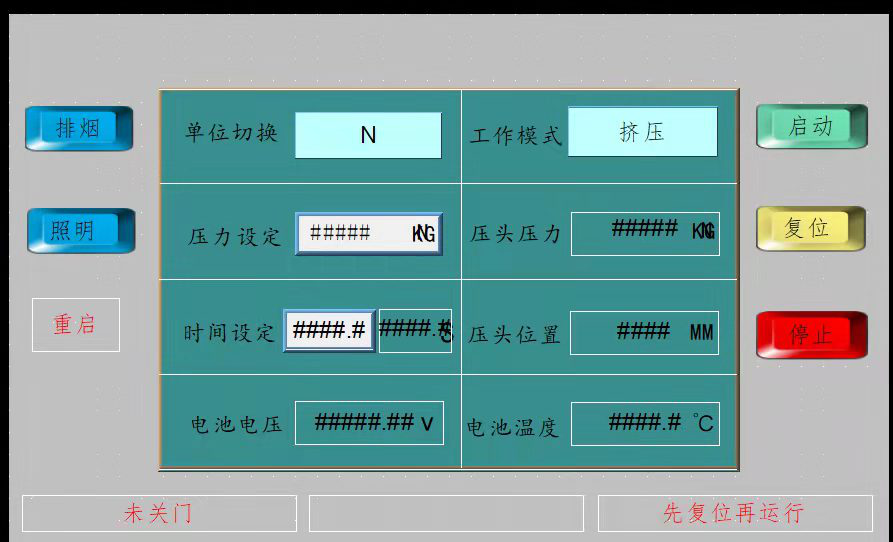

六、軟件界面





七、主要技術：

動力方式

國產伺服電機.

驅動方式

精密直徑32mm絲桿上下運動.

外箱類型

內箱與外箱組合，帶四個萬向腳輪.

傳感器

S形壓力傳感器

控制方式

PLC+觸屏控制.

防爆結構

門上四條防爆鏈、箱體有泄壓門、雙層鋼化玻璃.

排煙方式

直排，手動開啟，有外接預留.

采集方式

精密模塊上傳，觸屏顯示.

擠壓方式

上壓頭運動，下平面固定.

數據導出

USB

照明燈

24V LED燈



技術參數：

擠壓力值

1-20KN可調

針刺力值

5KN

絲桿直徑

32mm

擠壓速度

0.1~10mm/s，

針刺速度

0.1~40mm/s，

力值顯示

觸屏顯示，有歷史記錄

采集通道

電壓1通道，溫度1通道

擠壓頭

平板，200平方毫米以上

鋼針規格

Skd11材質，φ3mm～φ8mm，長度100mm

測試空間

500x500x500mm（長x寬x高）

內箱尺寸

800x800x800mm（長x寬x高）

外箱尺寸約

1000*1200*1850mm（長x寬x高）

觀察窗

300*300mm，帶防爆網，20mm防爆玻璃

泄壓口

200*200mm

箱體材料

內箱1.5mm厚不銹鋼，外箱1.5冷板靜電噴涂

電源功率

220V/50HZ/2.0KW

設備重量

約600KG



 數據參數

采集數據通道

電壓1通道、溫度1通道

電壓采集范圍

0-100V常用

電壓精度

0.2%

力值精度

0.2%

溫度采集范圍

0-1000℃常用

溫度誤差

±2℃

記錄速度

每秒10次

數據導出

USB

數據類型

表格數字

曲線類型

圖片

數據采集類型

曲線與表格，開始運行測量記錄溫度、電壓、壓力、位置、速度變化

八、主要配件

名稱

品牌

產地

定制工藝

伺服電機

定制

東莞

臺灣臺達系統

觸摸屏

威綸

深圳


絲桿

一諾

東莞


控制器

定制

深圳

日本三菱CPU

交流接觸器

正泰

浙江


漏電開關

正泰

浙江


防爆箱

定制

東莞

精密焊接

擠壓頭

定制

東莞

精密加工電鍍

電線

珠江

廣州


變送器

泰華

江蘇
